BAB
III
MEMBUAT
DENAH RUMAH SEDERHANA
Pada bab 1 dan 2, kita
sudah belajar berbagai macam fungsi tools yang ada pada autocad, dan belajar
bagaimana memaksimalkan fungsi Line, Trim, Ekstend, Mirror, Offset & Hatch.
Pada bab 3 kali ini kita akan belajar membuat denah rumah sederhana. Secara
substansi, sebenarnya kita masih mengulang materi pada bab 2. Yang berbeda
hanyalah objek gambar yang akan kita buat. Hal ini dilakukan karena pada
pertemuan yang sebelumnya ada beberapa peserta yang tidak mengikuti dari dari
awal, sehingga perlu ada pengulangan materi agar ada persamaan tingkat
pemahaman dari semua peserta. Dan yang lebih penting lagi, semakin banyak kita
mengulang materi akan semakin akrab dengan fungsi-fungsi autocad. Sekarang mari

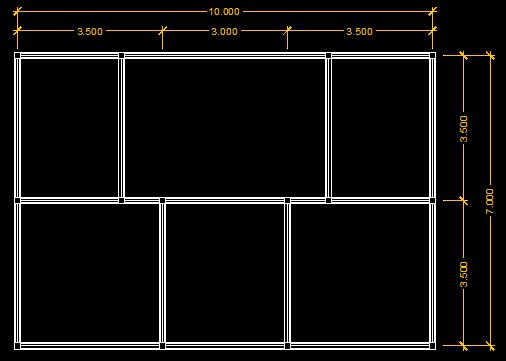

kita belajar bersama membuat gambar denah rumah sederhana dengan dimensi /
ukuran seperti di bawah ini :
Yang perlu kita ketahui
pertama kali sebelum membuat gambar denah rumah adalah tebal dinding. Tebal
dinding tergantung dari jenis pasangan yang akan kita pakai nantinya. Tetapi
kali ini kita akan memakai pasangan ½ bata. Ukuran lebar bata pada umumnya
adalah 11cm kemudian ditambah plesteran dan acian kanan/kiri masing-masing 2cm.
Sehingga tebal pasangan dinding adalah 2 + 11 + 2 = 15 cm. Setelah mengetahui
tebal dinding, untuk memudahkan kita menggambar denah rumah maka buatlah gambar
dinding vertical dan horizontal sebagai patokan awal seperti gambar berikut
ini:
Caranya
adalah sebagai berikut:
Buat
Dinding Vertikal :
- Klik
line – tempatkan kursor pada layer (tempat bebas) – klik – tarik keatas –
ketik 7 - enter
- Klik
garis tersebut – klik offset – ketik 0.075 – taruh di kanan garis.
- Kursor
masih berbentuk kotak, klik garis yang pertama – tempatkan kursor di
sebelah kiri garis.
- Garis
tepi dinding dan As sudah tergambar. Sekarang kita akan buat ketebalan
plesteran dengan ukuran 2cm atau 0.02m.
- Klik
offset – ketik 0.02 – klik garis tepi – tempatkan kursor disebelah garis
dalam garis tepi.
- Ulangi
perintah no.5 untuk membuat ketebalan plesteran sisi lainnya.
- Dinding
vertical sudah jadi, tahapan selanjutnya adalah membuat dinding yang
horizontal.
Buat
diding horizontal :
- Copy
semua garis dinding vertical dengan cara: blok semua garis – klik copy -
klik ujung bawah salah satu garis – geser ke sebelah kanan – klik – enter
- Klik
semua garis hasil copyan – klik rotate – klik salah satu garis – putar
kursor searah jarum jam hingga 90 derajat – klik
- Dinding
horizontal sudah jadi, sekarang tinggal menghubungkan dinding horizontal
dengan dinding yang vertical. Caranya:
- Klik
semua garis dinding horizontal – klik ujung kiri garis tepi dinding /
garis paling bawah – tempatkan pada ujung bawah garis tepi dinding vertical
(garis paling kiri)
- Catatan
: panjang garis dinding horizontal masih 7m, sedangkan kita memerlukan
panjang 10m. Maka perpanjang garis memnajdi 10m dengan menggunakan
exstend.
- Patokan
dinding vertical dan horizontal sudah jadi. Tahapan selanjutnya adalah
membuat denah rumah.
Membuat
denah rumah :
- Klik
semua garis dinding vertical – klik copy – ketik 2.5 – enter – ketik 3.5 –
enter – ketik 6.5 – enter – ketik 7.5 – enter – ketik 10 – enter – enter
lagi
- Semua
dinding vertical sudah jadi, sekarang membuat dinding yang horizontal
- Klik
semua garis dinding horizontal – klik copy – ketik 3.5 – enter – ketik 7 –
enter – enter lagi
- Semua
dinding vertical dan horizontal sudah jadi, tetapi denah belum seperti
yang kita harapkan. Kalau berhasil, gambar akan tampak seperti dibawah
ini:
- Tahapan
selanjutnya adalah potong semua garis dinding yang tidak berfungsi atau
melebihi dengan menggunakan trim.
- Tahapan selanjutnya adalah potong semua garis dinding yang ada di pertemuan sudut atau pertemuan silang untuk membuat kolom dengan menggunakan trim.
- Kalau berhasil, gambar akan jadi seperti dibawah ini:
Cukup simple dan mudah bukan? Hehehe……
Agar lebih familiar lagi dengan apa yang baru saja kita pelajari, selalu ada PR yang harus dikerjakan. PRnya adalah silahkan Membuat Gambar Denah Rumah sesuai dengan imajinasi masing-masing. Biasanya kalau mengerjakan sesuai dengan khayalan masing-masing akan lebih menyenangkan.
Catatan :
Untuk pertemuan selanjutnya dengan materi penyiapan pintu dan jendela, penambahan jenis garis serta penambahan fungsi dimensi/ukuran. Untuk itu, buat gambar denah rumah yang keren yaaa bapak/ibu…
Selamat mencoba….
Semoga bermanfaat…
