TUTORIAL PENYUSUNAN PETA DESA DENGAN GOOGLE EARTH PRO

TUTORIAL

PENYUSUNAN PETA DESA DENGAN GOOGLE EARTH PRO

Secara umum peta adalah data yang menunjukkan gambaran wilayah baik kondisi geografis, luasan wilayah, kondisi sarana-prasanara, kondisi sosial budaya dll. Dalam penyusunan peta desa, sebenarnya tidak harus dengan peta yang berskala. Dengan peta dasar yang ada di desa atau sketsa desa hasil dari masyarakat desa sudah bisa menunjukkan data terkait kondisi kewilayahan. Tetapi peta desa yang berskala akan sangat membantu pada saat akan melakukan perencanaan secara teknis misalnya merencanan pembangunan saluran air. Ketika peta desa yang ada sudah berskala, tinggal melihat di peta sudah bisa dihitung berapa panjang saluran yang akan dibangun sehingga akan memudahkan dalam proses perencanaan.

Tetapi sebenarnya ada yang lebih penting dari itu dimana substansi dari tersusunnya peta adalah sebagai media kontrol dalam proses perencanaan dan penganggaran yang ada di desa. Sebagai contoh dalam peta menunjukkan bahwa tingkat kemiskinan tertinggi ada di RT.01 / RW.I. Jika dalam proses penganggaran konsisten terhadap proses perencanaan maka penganggaran desa hendaknya berfokus pada wilayah RT.01 / RW.I. Dan apabila dalam penganggaran di desa tidak konsisten dengan mengingkari proses perencanaan dimana focus penganggaran di wilayah RT yang lain, masyarakat selayaknya mengingatkan kepada pihak pemerintah desa. Titik paling kritis adalah pada saat proses penganggaran atau pada saat penyusunan APBDesa. Jangan sampai masyarakat sudah berpartisipasi dalam perencanaan namun lupa mengawal proses penganggaran sehingga hasil tidak sesuai dengan yang diharapkan oleh masyarakat. Seperti halnya Hitler, ia selalu menang dalam pengambilan keputusan. Karena ia mengambil keputusan saat semua peserta rapat sedang tidur. Sama halnya ketika masyarakat sudah ikut berpatisipasi dalam proses perencanaan, namun masyarakat tidak terlibat dalam proses penganggaran, saat itulah masyarakat sedang tertidur. Dan keputusan mungkin akan sangat berbeda dengan yang diharapkan. Sekali lagi, masyarakat jangan sampai dalam posisi tidur mulai dari perencanaan, penganggaran, pelaksanaan dan pemantauan.

Dalam tulisan ini akan kita ulas bagaimana cara menyusun peta desa yang berskala mulai dari penyiapan aplikasi, tahapan langkah dan beberapa contoh hasil peta desa yang sudah jadi.

A.       APLIKASI YANG DIGUNAKAN

Dalam penyusunan Peta Desa, perlu beberapa aplikasi yang harus dipersiapkan. Ada 3 aplikasi yang harus dipersiapkan untuk penyusunan Peta Desa diantaranya adalah Google Eart Pro, Corel Draw dan Autocad. Kegunaan dari masing-masing aplikasi dapat dilihat dibawah ini:

GOOGLE EARTH PRO

Google Earth Pro berfungsi untuk identifikasi batas wilayah desa baik batas Desa, batas RT atau RW. Selain untuk melakukan identifikasi batas wilayah, berfungsi juga untuk identifikasi sarana-prasarana jalan dan lingkungan, saluran, rumah tidak layak huni, warga yang belum punya listrik, warga yang belum memiliki jamban, dll yang dapat menunjukkan kondisi wilayah desa.

COREL DRAW

Corel Draw berfungsi untuk merangkai gambar hasil dari potongan-potongan yang diambil dari google earth. Hasil potongan-potongan gambar yang telah dirangkai, selanjutnya diconvert kedalam file dalam bentuk JPEG. Baru setelah file dalam bentuk JPEG, pekerjaan selanjutnya adalah drafting akhir dengan menggunakan Autocad.

AUTOCAD

Aplikasi autocad banyak sekali fungsinya diantaranya untuk membuat design otomotif, design bangunan gedung baik interior maupun eksterior, bangunan air seperti jalan, jembatan, saluran. Berfungsi juga dalam perencanaan tata ruang wilayah (kota, kecamatan, desa). Dalam kasus ini, autocad akan kita fungsikan dalam rangka perencanaan tata ruang wilayah desa. Namun dalam perencanaan tata ruang wilayah desa, autocad tidak bisa berdiri sendiri. Artinya sebelum membuat sebuah perencanaan tata ruang wilayah desa, terlebih dahulu melalui dua tahapan kegiatan yaitu penentuan batas wilayah desa dengan menggunakan Google Earth Pro dan convert gambar dari corel draw menjadi file dalam bentuk JPEG.

B.       TAHAPAN LANGKAH PEMBUATAN PETA DESA

INSTAL GOOGLE EARTH

Langkah awal yang perlu kita persiapkan adalah install aplikasi google earth pro. Bagi yang belum memiliki aplikasi silahkan download disini [google earth pro]. Setelah download, silahkan install sesuai dengan petunjuk yang ada. Yang perlu diperhatikan pada saat install adalah computer atau laptop dalam posisi online. Kemudian kita diminta memasukkan data terkait nama pengguna dan nama email yang masih aktif. Email tersebut yang nantinya akan kita gunakan untuk login setiap kali kita membuka google earth. Setelah install selesai, aplikasi sudah siap kita pakai, namun sebelum kita memakainya, terlebih dulu kita harus mengetahui beberapa fungsi yang ada dalam google earth pro. Beberapa fungsi yang minimal harus kita pahami diantaranya adalah sebagai berikut:

1. Search Google berfungsi untuk mencari lokasi yang akan kita buat gambar peta
2. Folder utama : My Place dan Temporary Place

My Place berfungsi untuk menyimpan data gambar kita secara permanen. Jadi setelah kita menggambar secara online dan kita simpan data di my place, data bisa dibuka saat offline. (pada saat penulisan artikel ini, gambar diatas diambil saat offline)

Temporary Place berfungsi untuk penyimpanan data sementara pada saat online. Tetapi sebelum kita akan offline, simpan semua data yang ada di folder temporary place ke dalam folder my place. Caranya: klik file – save – pilih save to my place. Maka data sudah secara otomatis tersimpan di my place. Kemudian, jika data yang ada di my place ternyata tidak pas dan harus ada perubahan bagaimana cara menyimpannya? Caranya: klik file – save – pilih my place. Data perubahan sudah tersimpan.

3. Menambahkan folder di My Place : klik kanan my place – add – folder – tulis nama folder
4. Show Ruler (symbol penggaris) berfungsi untuk membuat garis (line), membuat garis lebih dari satu (polyline/path), membuat luasan wilayah (polygon), membuat lingkaran (circle) dan membuat bentuk 3D path & 3D polygon. Untuk membuat peta desa, sebenaryna hanya memaksimalkan fungsi show ruler saja sudah lebih dari cukup.
5. Membuat garis (line) : klik show ruler – pilih line – plih satuan (cm/m/km) – klik pada peta yang akan dibuat garis (klik awal dan klik akhir/ujung garis) – lalu simpan (save). Data secara otomatis tersimpan di folder temporary place. Agar data tersimpan permanen, simpan data ke my place dengan cara yang sudah dijelsakan diawal.
6. Membuat garis lebih dari satu (polyline/path) : klik show ruler – pilih path – plih satuan (cm/m/km) – klik pada jalur peta yang akan dibuat garis – lalu simpan (save). Data secara otomatis tersimpan di folder temporary place. Agar data tersimpan permanen, simpan data ke my place dengan cara yang sudah dijelsakan diawal.
7. Membuat luasan wilayah (polygon) : klik show ruler – pilih polygon – plih satuan perimeter atau keliling (cm/m/km) – plih satuan area atau luas (m2/km2/hektar) – klik pada jalur area peta yang akan dibuat luasan – lalu simpan (save). Data secara otomatis tersimpan di folder temporary place. Agar data tersimpan permanen, simpan data ke my place dengan cara yang sudah dijelsakan diawal.
8. Add placemark berfungsi untuk memberikan tanda atau titik deliniasi suatu wilayah atau kawasan. Sebagai contoh titik deliniasi RT.07 / RW.II Desa Talang berada pada 6°54'25.32"S - 109° 8'2.45"E. Artinya adalah bahwa RT.07 / RW.II berada pada persilangan antara garis bujur timur 109° 8'2.45"E dengan garis lintang selatan 6°54'25.32"S.

Dari 8 fungsi yang ada di google earth sudah bisa digunakan sebagai dasar penyusunan peta desa. Untuk lebih mendalaminya silahkan lihat link berikut ini:

1. Tutorial 1

2. Tutorial 2

3. Tutorial 3

4. Tutorial 4

5.  Tutorial 5

PENENTUAN BATAS WILAYAH DESA

Sejauh yang saya pahami dan pernah dipraktekkan, ada dua jenis metode dalam penentuan batas wilayah desa diantaranya dengan menggunakan alat GPS (Global Posisioning Sistem) dan metode FGD (Focus Group Discusion) atau diskusi kelompok terarah. Dari dua metode ini masing-masing ada kelebihan dan kekurangannya.

1. Menggunakan GPS (Global Posisioning Sistem)

Dengan menggunakan alat ini, akurasi data dapat dijamin. Namun karena sedikit melibatkan masyarakat dalam proses penentuan batas wilayah, hal ini sangat dimungkinkan masyarakat menjadi kurang dalam rasa memiliki akan batas desa. Sense of belonging masyarakat akan batas desa sangat kurang karena masyarakat tidak ikut terlibat dalam proses penentuan batas wilayah desa. Metode ini biasa digunakan oleh surveyor yang tidak membutuhkan proses partisipasi masyarakat.

2. Metode FGD (Focus Group Discusion)

Dalam hal akurasi data, memang kalah jika dibandingkan dengan menggunakan GPS. Namun jika proses FGD benar-benar melibatkan masyarakat yang benar-benar memahami akan batas wilayah desa, hasil akan tidak berbeda jauh dengan dan mendekati akurasi data GPS. Hal ini sudah dibuktikan ketika saya menggunakan metode ini, kemudian kita sandingkan datanya dengan menggunakan data peta yang dari BPS (Badan Pusat Statistik) hasilnya bisa dibilang 90% lebih akurat mulai data luas wilayah desa dan data luas wilayah RT. Difiasi kesalahan disebabkan karena factor peserta FGD ragu-ragu dalam penentuan batas wilayah. Untuk itu penentuan siapa peserta FGD sangat menentukan hasil. Kelebihan dari metode ini adalah adanya proses partisipasi masyarakat sehingga masyarakat ada rasa memiliki akan batas wilayah desa.

Teknik FGD:

1.         Teknik pertama : Diskusi langsung bersama masyarakat setempat (wilayah RT/RW) dengan membawa laptop. Artinya masyarakat diajak bersama-sama menentukan batas wilayah desa dengan melihat peta di google earth.

2.        Teknik kedua  : Dari google earth pro dicetak dalam bentuk baner kemudian diserahkan kepada masyarakat di masing-masing RT/RW agar menentukan batas wilayahnya sendiri. Setelah baner sudah diberi batas wilayah oleh masyarakat, baru digambar di google earth pro. Berarti kalo memakai teknik yang kedua ada 3 tahapan yaitu cetak peta dalam bentuk baner, proses FGD di masyarakat lalu proses gambar di google earth pro.

(Silahkan pilih teknik FGD mana yang memungkinkan)

Setelah menentukan metode mana yang akan dipakai, berikut cara dalam menggunakan google earth pro dalam penentuan batas wilayah desa:

1. Membuat folder nama desa dengan cara yang sudah dijelaskan diawal
2. Menentukan batas wilayah RT dan identifikasi jalan dan lingkungan menggunakan line/path/polygon dengan cara yang sudah dijelaskan diawal.

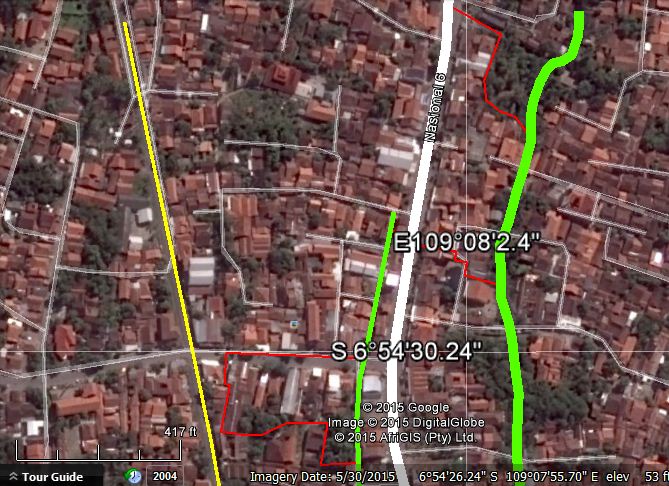

Berikut contoh gambar batas wilayah RT yang diambil dari google earth pro

Gambar 1: RT.06, 07, 08

3. Lakukan proses langkah no.2 sampai semua wilayah RT selesai
4. Setelah identifikasi batas wilayah selesai, langkah selanjutnya adalah mengambil gambar hasil identifikasi batas wilayah. Caranya gunakan aplikasi sniping tools untuk mengambil gambar. Jika aplikasi sniping tools tidak ada, maka bisa menggunakan langkah sebagai berikut: Ctrl+PrtSc SysRq – ctrl+c – buka halaman word – ctrl+v. Gambar hasil copyan tadi kita convert ke JPEG dengan cara: gambar klik kanan – save as picture – pilih JPEG. Kemudian buka file JPEG yang baru saja disimpan dengan menggunakan microsof photo paint, setelah dibuka klik picture – pilih crop – lalu crop gambar sesuai yang kita inginkan – klik ok – lalu save.
5. Catatan: sebelum mengambil gambar, atur posisi gambar di google earth harus benar-benar dalam posisi vertical, arah utara dan selatan harus benar-benar dalam posisi 0. Untuk mengetahui posisi gambar benar-benar dalam posisi vertical, utara dan selatan dalam posisi 0, caranya adalah sebagai berikut: klik view – pilih reset – pilih tilt & compass.
6. Selain catatan no.5, jarak ketinggian gambar juga harus diperhatikan. Kalau kita mengambil gambar dengan ketinggian 200m, maka dalam mengambil gambar yang lain juga harus dalam ketinggian 200m juga.
7. Catatan no.5 dan no.6 akan sangat menentukan dalam proses merangkai gambar di corel draw.

Berikut contoh beberapa potongan gambar hasil identifikasi batas wilayah RT yang nantinya akan kita rangkai menjadi wilayah desa.

Gambar 1: RT.06, 07, 08

Gambar 2: RT.03, 04, 05, 06, 08, 09, 10

Gambar 3: RT.01, 02, 03, 04, 10, 11

Gambar 4: RT.01, 02, 11

MERANGKAI GAMBAR POTONGAN DENGAN MENGGUNAKAN COREL DRAW / MICROSOF WORD

Tahap menentukan batas wilayah desa sudah selesai. Selanjutnya yang akan kita lakukan adalah merangkai potongan-potongan gambar. Setelah semua gambar potongan selesai dirangkai, convert gambar menjadi file dalam bentuk JPEG. Ingat: merangkai gambar ya, bukan merangkai kata-kata menjadi puisi. Bagi yang kesulitan menggunakan corel draw, bisa menggunakan microsof word.

Caranya:

1. Buka halaman baru microsof word
2. Setelah itu masukkan gambar potongan yang sudah ada, lalu rangkai gambar-gambar yang sudah ada dengan menggunakan group
3. Setelah selesai, klik file pada kiri atas – klik save as – pilih save as type PDF – save
4. Buka file PDF dengan menggunakan Acrobat Pro.9 kemudian klik file – klik export – klik image – klik JPEG (lihat gambar dibawah ini)

5. Nah gambar JPEG sudah jadi dan bisa dilihat seperti dibawah ini:

PROSES DRAFTING DENGAN AUTOCAD

Menentukan skala gambar:

Proses yang terakhir adalah proses drafting dengan menggunakan autocad. Catatan penting sebelum proses drafting adalah PENENTUAN SKALA. Perlu diingat bahwa ukuran pada saat kita menggambar di Google Earth Pro adalah ukuran gambar yang sesungguhnya (artinya tanpa skala).  Ketika gambar dari google earth ke corel draw / word kemudian dilanjutkan ke autocad tentunya mengalami perubahan ukuran. Hal ini yang harus di selesaikan terlebih dahulu sebelum melakukan drafting di autocad. Sebagai contoh di google earth panjang ruas jalan menunjukkan 143m. Kemudian ketika sampai di autocad berubah menjadi 1,2cm (misal 1 unit mewakili 1cm). Maka dalam kasus ini 1,2cm mewakili 143m, sehingga gambar kita memiliki skala 1 : 11.916,67. Sebuah angka skala yang tidak biasa dimana skala pada umumnya berkisar 1 : 5.000 atau 1 : 10.000, dll. Lalu caranya gimana agar skala gambar kita berubah menjadi 1 : 5.000 atau 1 : 10.000? Untuk lebih mudahnya kita akan menjadikan gambar kita menjadi 1 : 10.000 dulu. Caranya hasil skala gambar kita, kita bagi 10.000, kemudian hasil dari pembagian tersebut kita kalikan dengan ukuran gambar yang ada di autocad. Berarti 11.916,67 : 10.000 = 1,191667. Kemudian 1,191667 x 1,2 = 1,43. Sehingga 1,43cm mewakili 143m atau 1,43cm mewakili 14.300. Berarti jika 14.300 kita bagi 1,43 hasilnya adalah 10.000. Dengan kata lain skala gambar kita sudah berubah menjadi 1 : 10.000

Lebih simpelnya kita ulangi perhitungan skala gambar sebagai berikut:

Ukuran di google earth   = 143m

Ukuran di autocad          = 1,2cm

Skala gambar sementara               = 14.300cm : 1,2cm = 11.916,67                (skala 1 : 11.916,67)

Akan dirubah menjadi    = 1 : 10.000, maka:

Skala dibagi 10.000        = 11.916,67 : 10.000 = 1,191667

Kalikan gambar di autocad dengan 1,191667

                                        = 1,2 x 1,191667

                                        = 1,43cm

Cara mengalikan gambar atau membuat skala gambar:

Klik gambar – ketik SC – klik sudut gambar – ketik 1,191667 – enter (ukuran gambar di autocad sudah berubah yang tadinya 1,2cm berubah menjadi 1,43cm)

Berarti                            = 1,43cm mewakili 143cm (14.300)

Skala sudah berubah jadi               = 1,43 : 14.300 atau 1 : 10.000

Catatan:

Ukuran skala 1 : 10.000 merupakan patokan awal untuk memudahkan kita dalam merubah skala gambar misalnya menjadi 1 : 1.000, 1 : 2.000, 1 : 5.000, 1 : 15.000 dll.

Menentukan ukuran kertas

Sekarang giliran menentukan ukuran kertas yang akan dipakai, apakah menggunakan A4, A3, A2 atau A1. Ukuran kertas yang kita pakai sangat berhubungan erat dengan skala yang kita gunakan. Semakin kecil kertas yang kita gunakan, akan semakin kecil pula skala yang kita gunakan demikian juga sebaliknya. Sebagai contoh kertas A4 mungkin akan ideal jika menggunakan skala 1 : 20.000 atau kerta A3 mungkin akan ideal dengan skala 1 : 10.000. (ukuran kerta dan skala tersebut hanyalah contoh saja, ideal atau tidaknya akan ketahuan saat kita menerapkan langsung di autocad). Berikut daftar ukuran kertas yang akan kita pakai:

A4    = 21,5 x 29,7cm       caranya   = klik rectangle – ketik 21,5 – tab – ketik 29,7 – enter

A3    = 29,7 x 43cm         caranya   = klik rectangle – ketik 29,7 – tab – ketik 43 – enter

A2    = 43 x 59,4cm         caranya   = klik rectangle – ketik 43 – tab – ketik 59,4 – enter

A1     = 59,4 x 86cm         caranya   = klik rectangle – ketik 59,4 – tab – ketik 86 – enter

Proses drafting dengan autocad

Bagi yang sudah familiar dengan autocad silahkan berkreasi sesuai dengan imajinasi masing-masing individu. Tetapi bagi yang masih awam, untuk drafting cukup menggunakan fungsi polyline. Kenapa menggunakan polyline dan tidak menggunakan line saja? Karena bentuk peta yang tidak beraturan akan lebih mudah jika kita menggunakan polyline. Alasan yang lain, saat kita menggambar luasan wilayah RT misalnya, dengan menggunakan polyline akan langsung ketemu luasan area wilayah tersebut. Tetapi jika kita menggunakan line, kita tidak dapat mengetahui berapa luasan area wilayah tersebut. Selamat mencoba…. Agar lebih semangat, berikut kita tampilkan beberapa contoh peta desa yang sudah jadi.

Contoh Peta Administratif Desa

Contoh Peta Tematik Tingkat Kepadatan Penduduk < 7,2 M2 / Jiwa

Contoh Peta Tematik Rumah Tidak Layak Huni



Contoh Peta Tematik Warga Tidak Memiliki Jamban Pribadi

Contoh Peta Tematik Warga Tidak Memiliki Listrik Sendiri / Masih Numpang

Contoh Peta Tematik Tingkat Kemiskinan

Proses dari awal hingga akhir sudah selesai. Dari peta yang ada, menunjukkan bahwa tingkat kemiskinan yang paling tinggi adalah di RT.04, 10 dan 11. Kemudian tingkat kemiskinan dalam posisi sedang yaitu di wilayah RT.08, 03, 05 & 09. Sedangkan tingkat kemiskinan yang paling rendah ada di wilayah RT.07, 06, 01, 02. Proses penyusunan peta desa merupakan bagian dari proses perencanaan yang tak terpisahkan dimana perencanaan yang ada nantinya sebagai dasar acuan dalam proses penganggaran yang dituangkan dalam APBDesa. Perencanaan adalah awal dari proses pengendalian, salah dalam proses perenanaan sama halnya merencakanan kegagalan itu sendiri.

Semoga bermanfaat…

Salam Desa Mandiri…
